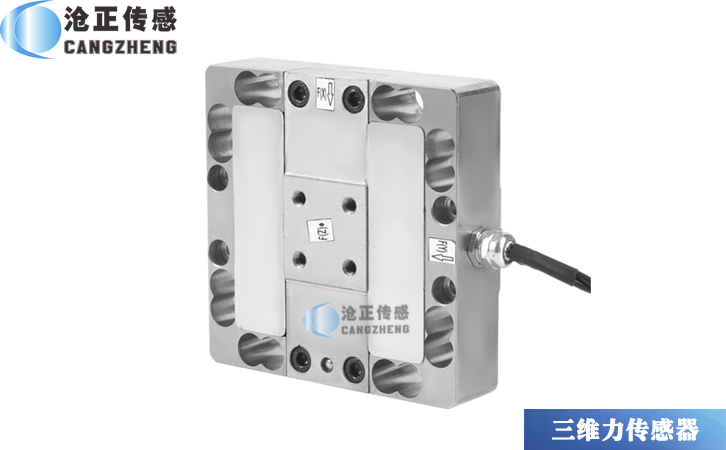

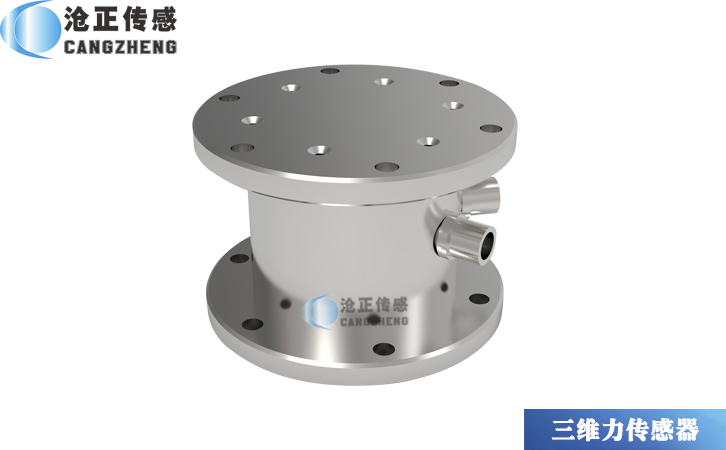

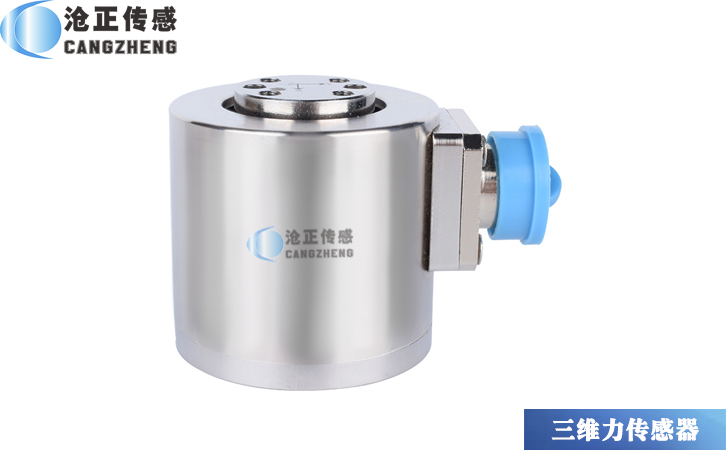

三維力傳感器的正確安裝是確保其測量精度、穩定性和使用壽命的關鍵。以下是詳細的安裝步驟和注意事項，涵蓋機械安裝、電氣連接、校準驗證及維護等全流程：
一、核心安裝原則
-
消除寄生力：避免非測量方向（側向力、彎矩、扭矩）干擾。
-
精確對中：確保載荷沿三維力傳感器主軸傳遞，減少偏載誤差。
-
環境隔離：抑制振動、溫度漂移和電磁干擾。
二、分步安裝指南
1. 安裝前準備
| 項目 | 具體要求 |
|---|---|
| 基座加工 |
- 材質：與三維力傳感器兼容（如不銹鋼傳感器配不銹鋼基座） - 平面度：≤0.02mm/m，粗糙度Ra≤0.8μm |
| 工具準備 |
- 扭矩扳手（精度±3%）、千分表/激光對中儀、水平儀 - 防松墊片（DIN 6799標準） |
| 環境檢查 |
- 溫度：-20℃~80℃（超限需隔熱） - 振動：避開傳感器固有頻率（通常50~~~~~~~~~~~~~~~~~~~~~~~~500Hz） |
2. 機械安裝步驟
(1) 基座處理
-
清潔：用丙酮或異丙醇擦拭基座，去除油污和顆粒物。
-
涂覆導熱脂（高溫場景）：在基座與三維力傳感器間涂抹薄層硅脂（厚度≤0.1mm），提升散熱效率。
(2) 傳感器定位
-
粗調對中：放置三維力傳感器后，用塞尺檢查四周間隙，確保≤0.05mm。
-
精調對中（高精度場景）：
-
使用千分表測量三維力傳感器法蘭面跳動，調整至≤0.01mm。
-
激光對中儀校準同軸度（偏差≤0.02mm/m）。
-
(3) 螺栓緊固
-
分步預緊：按對角線順序分3次擰緊螺栓（30%→70%→100%扭矩）。
-
示例（M8螺栓）：
-
不銹鋼基座：20N·m → 45N·m → 65N·m
-
鋁合金基座：15N·m → 35N·m → 50N·m
-
-
-
防松處理：安裝彈簧墊片或螺紋膠（Loctite 243），防止振動松動。
(4) 機械保護
-
過載限位：在三維力傳感器上下方設置硬限位塊，間隙為額定行程的110%~120%。
-
振動隔離：
-
低頻振動（<100Hz）：使用橡膠墊（硬度60 Shore A）。
-
高頻振動（>500Hz）：安裝氣浮平臺或液壓阻尼器。
-
3. 電氣連接
(1) 電纜布線
-
屏蔽要求：
-
使用雙絞屏蔽電纜（如Belden 8723），屏蔽層單端接地（傳感器端）。
-
電纜長度≤15m，過長時改用光纖或4~20mA信號。
-
-
路徑規劃：
-
與動力線間距≥30cm，交叉時垂直走線。
-
固定電纜避免晃動（每50cm用扎帶固定）。
-
(2) 接線規范
-
電源與信號：
-
電源：24VDC，紋波<1%
-
信號線：Fx+/Fx-、Fy+/Fy-、Fz+/Fz- 嚴格按手冊標識連接
-
-
接頭防護：
-
航空插頭涂覆硅脂（如Dow Corning 4），防護等級達IP67。
-
信號線套鐵氧體磁環（TDK ZCAT2035-0930），抑制高頻噪聲。
-
4. 校準與驗證
(1) 靜態校準
-
六維標定：使用標準力發生裝置（如ATI Gamma）依次施加：
載荷類型 量程范圍 校準點數 誤差要求 軸向力（Fz） 0%~100% FS 5點 非線性度<0.1% FS 側向力（Fx/Fy） ±50% FS 3點 交叉耦合<1% FS 力矩（Tx/Ty/Tz） ±30% FS 3點 耦合誤差<2% FS -
矩陣補償：通過最小二乘法計算6×6靈敏度矩陣，寫入控制器軟件。
(2) 動態驗證
-
敲擊測試：用橡膠錘輕擊安裝結構，觀察信號波形（應無振蕩，恢復時間<10ms）。
-
階躍響應：施加階躍力，上升時間應≤1ms（10%~90% FS），超調量<5%。
三、典型場景解決方案
1. 工業機器人腕部
-
安裝難點：空間受限、多方向動態力
-
優化措施：
-
使用薄型傳感器（厚度≤15mm），法蘭符合ISO 9409標準。
-
電纜采用螺旋護套（彎曲壽命>100萬次），避免運動疲勞。
-
2. 風電葉片載荷監測
-
安裝難點：鹽霧腐蝕、長期振動
-
優化措施：
-
傳感器表面微弧氧化處理（膜厚10μm，耐鹽霧1000h）。
-
信號無線傳輸（ZigBee/5G），采樣率≥1kHz。
-
3. 手術機器人觸覺反饋
-
安裝難點：生物相容性、微力測量
-
優化措施：
-
彈性體采用316L不銹鋼（符合ISO 10993標準）。
-
集成溫度自補償（±0.005% FS/℃），量程0.1~10N。
-
四、常見問題排查
| 故障現象 | 可能原因 | 解決方法 |
|---|---|---|
| 零點漂移 | 螺栓預緊不均/溫度漂移 | 重新按扭矩分步緊固/啟用溫度補償 |
| 信號噪聲大 | 屏蔽層未接地/電磁干擾 | 檢查單端接地/加裝EMI濾波器 |
| 量程異常 | 過載導致彈性體塑性變形 | 返廠檢測，更換傳感器 |
| 動態響應延遲 | 電纜過長/阻抗不匹配 | 改用短電纜或光纖傳輸 |
五、維護建議
-
周期性檢查
-
每日：目視檢查電纜接頭是否松動。
-
每月：測量螺栓扭矩（衰減>10%需復緊），清潔傳感器表面。
-
每半年：校準靈敏度矩陣，檢測絕緣電阻（≥500MΩ@50V）。
-
-
壽命延長策略
-
動態負載控制在80% FS以內，靜態負載≤60% FS。
-
高溫環境每2年更換導熱硅脂，潮濕環境每月通電除濕。
-
三維力傳感器的正確安裝需嚴格遵循力學對中、均載預緊、環境隔離 三大原則，結合場景需求選擇適配方案（如機器人薄型設計、風電無線傳輸）。通過標準化安裝流程（誤差≤0.02mm）、六維校準（交叉耦合<1%）和預防性維護，可確保測量精度達 0.1%~0.5% FS，使用壽命延長至 8~12年。對于特殊工況（腐蝕、高頻沖擊），需針對性優化材料與防護措施，確保長期穩定運行。
